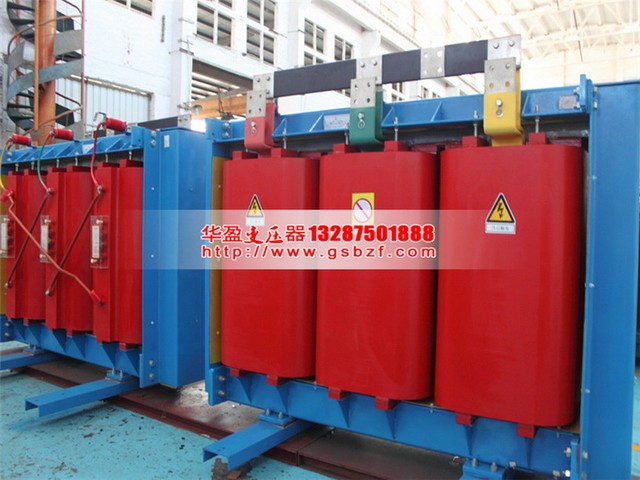

變壓器的安裝是變壓器所有工作的重中之重，所有的問題都來源于變壓器的安裝，變壓器安裝的科學的話，以后使用就會方便一些，不然的話就會出現各種各樣的問題。我們以來看一下變壓器安裝的一些列的步驟吧：
1、變壓器安裝前的準備工作
(1)電廠建設中，在電力變壓器安裝就位時，由于變壓器的器身較大，校核尺寸時，一定要將中心位置和進出線方向確認精確，當符合設計要求后，方可固定于變壓器的基礎上。電氣安裝規程上規定裝有氣體繼電器的變壓器，應使其頂蓋沿氣體繼電器的氣流方向有1%-1.5%的坡度升高，其目的是使油箱內產生氣體時易于流入繼電器，形成保護動作。在變壓器就位時，應確認變壓器沖擊記錄儀的沖擊值應小于5g的重力加速度，如果大于時，應聯系廠家給出處理意見。(2)注入氮?dú)夥莱北Ｗo(hù)：變壓器就位后，如果不能及時進行安裝，為防止變壓器內部器身受潮，應向箱體內注入99.99%高純氮?dú)猓獨鈮毫?.01～0.03MPa，注入后，按時進行氮?dú)飧櫛O(jiān)視，并做好相應書面記錄。當壓力值低于0.01MPa時，應及時補充氮?dú)狻?/span>
2、變壓器器身檢查
2.1變壓器器身檢查步驟及方法。(1)排氮。充氮變壓器，在進行器身檢查時，應選擇晴朗、無風、空氣干燥的天氣進行，打開人孔門，將油箱內的氮?dú)鈮毫M(jìn)行泄壓，敞開通風放置30min后，人員穿著無扣連體工作服和耐油靴由人孔進入油箱內進行檢查。(2)器身檢查內容。變壓器安裝時，器身在空氣中暴露的時間不超過16h。使用的工器具必須有專人進行看管，登記造冊，做好借還記錄。器身檢查的主要內容：運輸支撐和器身各部位應無移動及變形現象。內部螺栓的緊固應完好。鐵芯、夾件、鐵軛等元件對地絕緣應良好;內部絕緣綁扎牢固，無破損現象;引出線絕緣距離合格。無勵磁調壓切換裝置，各分接頭與指示器所指位置一致，接觸導電良好。轉動盤應動作靈活，密封良好。檢查油箱底部有無油垢、雜物和水。2.2變壓器器身試驗。檢查完后進行試驗：鐵芯絕緣測量;測量繞組高、低壓側及對地絕緣電阻;測量繞組直流電阻;測量變壓器的變化，其誤差應小于0.5%。
3、本體附件安裝
(1)露空安裝附件應符合下列規定：環境相對濕度應小于75%，在安裝過程中向箱體內持續補充露點低于-40℃的干燥空氣。打開部位用塑料薄膜覆蓋，連續露空時間不得超過8小時。每天工作完畢后應抽真空補充干燥空氣0.01-0.03MPa。
(2)密封處理：所有法蘭連接處應用完好、密封良好。
(3)冷卻裝置的安裝：冷卻裝置在安裝前應注入0.03MPa的99.99%高純氮?dú)猓掷m(xù)30min應無滲漏。并用合格絕緣油對內部進行沖洗，并將殘油排盡。風扇電機及葉片安裝應牢固，轉動應靈活。管路中的閥門應操作靈活、正確，連接處應密封良好。外接油管路應清洗干凈。油泵密封、油流繼電器良好，轉向正確，無異常噪聲及過熱現象。
(4)儲油柜的安裝：儲油柜應對其內部檢查、清理后進行安裝。安裝方向正確。油位表動作應靈活，指示應與真實油位相符，油位表的信號接點位置正確，絕緣良好。
(5)變壓器管路安裝：所有管路擦拭干凈，其連接處應密封嚴密。
(6)升高座的安裝：升高座安裝前，應先完成電流互感器的交接試驗(內容：絕緣繞組的絕緣電阻;檢查接線組別和極性;測量繞組的直流電阻;誤差測量;測量電流互感器的勵磁特性曲線)，二次線圈排列順序檢查正確;電流互感器出線端子板絕緣應良好，密封嚴密。升高座安裝方式應正確。放氣塞位置應在升高座最高處。
(7)套管安裝：電容式套管應經試驗合格(內容：測量絕緣電阻;測量介質損耗角正切值tanδ和電容值)，充油式套管應無滲油現象，油位指示正常。外觀不得有裂紋、損傷;套管的金屬法蘭結合面應平整;套管頂部結構的密封應良好，連接應緊固。充油套管的油位指示應面向外側，末屏應按照要求進行接地。均壓環表面應光滑，安裝牢固且正確。
(8)氣體繼電器的安裝：氣體繼電器安裝前應經檢驗合格，動作整定值符合定值要求，并解除運輸用的固定措施。氣體繼電器應水平安裝，頂蓋上箭頭應指向儲油柜，連接密封嚴密。集氣盒內應充滿絕緣油、且密封嚴密。
(9)壓力釋放裝置安裝方向應正確，閥蓋和升高座內部應清潔，密封嚴密，電接點動作準確，動作法力值滿足出廠要求。
(10)吸濕器與儲油柜間連接管的密封應嚴密，稀釋劑應干燥，油封油位應在油面線上。
(11)測溫裝置安裝：溫度計安裝前應進行校驗，信號接點動作應正確;溫度計應根據規定值進行整定。應將絕緣油注入到頂蓋的溫度計內。膨脹式信號(溫度計細金屬軟管)不可以壓扁和急劇扭曲，其彎曲半徑一般大于或等于50mm。
(12)變壓器、電抗器本體電纜，應有保護措施;排列應整齊，接線盒應密封。控制盒信號回路的應正確，符合圖紙?jiān)O(shè)計要求。
4、變壓器注油
(1)絕緣油必須按現行國家標準《電氣設備交接試驗標準》GB50150的規定試驗合格后，方可注入變壓器中。(2)變壓器真空注油工作不宜在雨天霧天進行。注油應符合以下規定：330kV變壓器應進行真空處理，當油箱內真空度達到200Pa以下時，關閉真空機組出口閥門，測量系統泄漏率，時間為30min，泄漏率應符合產品技術要求。抽真空時，應監視油箱變形值不得超過壁厚的兩倍。當真空度小于133Pa時開始計時，真空保持時間不得少于8h。真空注油：注油應從下部油閥注油，全過程保持真空，注入的油溫應大于50℃。注油速度小于100L/min。
5、熱油循環
變壓器注油后應進行熱油循環，熱油循環時間為72h。循環后油的標準如下：變壓器油電氣強度(kV)≥50;變壓器油含水量(μL/L)≤15;tanδ(90℃時)≤0.5。
6、補油、整體密封檢查和靜放
(1)向變壓器、電抗器內加注補充油時，應通過儲油柜上專用的添油閥，并經凈油機注入，注油至儲油柜額定油位。注油時應排放本體及附件內的空氣。(2)對變壓器連同氣體繼電器及儲油柜進行密封性試驗，采用氮?dú)猓谟拖漤敳考訅?.03MPa，密封試驗持續24h無滲漏。(3)注油完畢后，在施加電壓前，其靜置時間為24h。靜置完畢后，應從變壓器、電抗器的套管、升高座、冷卻裝置、氣體繼電器及壓力釋放裝置等有關部位進行多次放氣，并啟動潛油泵，直至殘余氣體排盡，調整油位至相應環境溫度時的位置。
7、變壓器的調試及驗收
變壓器在試運行前，應進行全面檢查，裝置的整定值應符合規定;操作、聯動試驗及后臺控制系統的上傳信號應正確。確認合格后，方可投入運行。另外對變壓器的全部電氣試驗都應該合格。最后要進行變壓器局部的放電試驗，測量前、后本體絕緣油色譜試驗比對結果應合格。
變壓器的安裝少不了，重要作用已經是大家有目共睹的，所以我們要進行學會安裝，學會安裝，學會使用!
